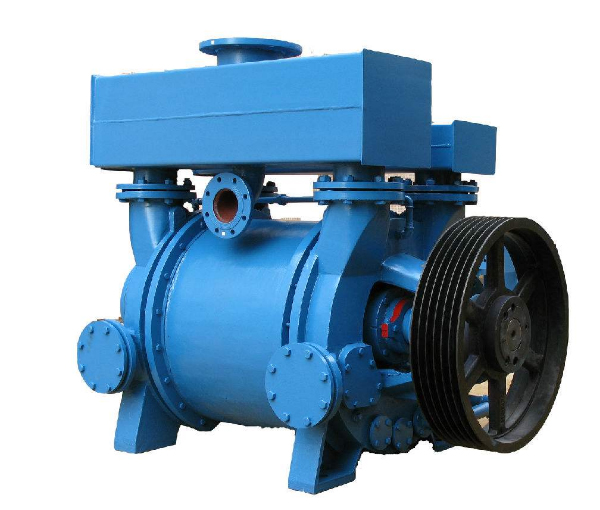

我公司生產的2BEC系列
水環真空泵在結構上主要特點如下：
泵蓋兩側開有很大的檢查口，可以通過它們檢查端面間隙、結構內部腐蝕狀況，積垢情況等。
2BEC真空泵在制造時同時預留了側面的吸排氣法蘭，且具有相同的口徑，現場安裝更為靈活、方便、快捷。
軸承全部采用瑞典SKF及日本NSK原裝進口軸承，保證了2BEC真空泵的葉輪精確定位及運轉過程中的高穩定性。
葉輪材質全部采用球墨鑄鐵鑄造或碳鋼板、不銹鋼板焊接，泵軸為45#鋼或2cr13材質，進行調質熱處理，使其具有高強度和高韌性的適當配合，充分保證了2BEC真空泵在各種惡劣工況下的穩定運行，且大大提高了2BEC真空泵的使用壽命。
泵體全部采用碳鋼板或不銹鋼板制作，提高了2BEC真空泵的使用壽命。
2BEC真空泵的軸套作為最易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。
皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
設計獨特的上置式氣水分離器節約空間，造型美觀，并有效降低了噪聲。
鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BEC真空泵散熱效果最佳。
機械密封（選配件）全部采用進口件，充分保證2BEC系列真空泵在長時間運行過程中無泄漏。
2BEC系列
水環真空泵性能表:
型號 | 轉速
（傳動方式）
r/min | 最大軸功率
KW | 電機功率
KW | 最大抽氣速率 | 極限真空度
mbar | 泵頭重量 含上置分離器KG |
m3/h | m3/min |
2BEC 400 | 340(皮帶/減速機）
390(皮帶/減速機）
440(皮帶/減速機）
490(皮帶/減速機）
530(皮帶/減速機）
570(皮帶/減速機）
610(皮帶/減速機） | 82
95
115
134
148
167
189 | 110
110
132
160
185
200
220 | 4850
5650
6250
6900
7470
8000
8600 | 80.8
94.2
104.2
115.0
124.5
133.3
143.3 | 160 | 3275 |
2BEC 420 | 340(皮帶/減速機）
390(皮帶/減速機）
440(皮帶/減速機）
490(皮帶/減速機）
530(皮帶/減速機）
570(皮帶/減速機）
610(皮帶/減速機） | 108
132
157
180
204
229
260 | 132
160
185
200
220
250
315 | 6650
7650
8550
9400
10150
10700
11600 | 110.8
127.5
142.5
156.6
169.2
178.3
193.3 | 160 | 3720 |
2BEC 500 | 260（減速機)
300（減速機)
340（減速機)
380（減速機)
420（減速機)
470（減速機) | 142
171
203
238
277
338 | 160
200
250
280
315
400 | 8700
10150
11400
12700
13800
15500 | 145.0
169.2
190.0
211.7
230.0
258.3 | 160 | 6110 |
2BEC 520 | 260（減速機)
300（減速機)
340（減速機)
380（減速機)
420（減速機)
470（減速機) | 172
210
245
288
337
412 | 200
250
280
315
400
500 | 10700
12300
14000
15400
16800
18700 | 178.3
205.0
233.3
256.7
280.0
311.7 | 160 | 6740 |
2BEC 600 | 230（減速機)
260（減速機)
290（減速機)
320（減速機)
350（減速機)
400（減速機) | 205
243
285
322
365
465 | 250
280
315
355
450
560 | 12700
14400
16000
17500
19000
21600 | 211.7
240.0
266.7
291.7
316.7
360.0 | 160 | 9100 |
2BEC 620 | 230（減速機)
260（減速機)
290（減速機)
320（減速機)
350（減速機)
400（減速機) | 250
300
340
390
450
570 | 280
355
400
450
500
630 | 15600
17700
19500
21300
23200
26200 | 260.0
295.0
325.0
355.0
386.7
436.7 | 160 | 10700 |
2BEC 670 | 210（減速機)
240（減速機)
270（減速機)
300（減速機)
320（減速機)
330（減速機)
370（減速機) | 280
350
415
465
523
545
670 | 315
400
450
560
630
630
800 | 18300
20400
23160
25500
27000
27720
30960 | 305
340
386
425
450
462
516 | 160 | 12700 |
2BEC 720 | 190（減速機)
210（減速機)
240（減速機)
270（減速機)
300（減速機)
340（減速機) | 345
395
475
550
642
795 | 400
450
560
630
710
900 | 21900
24300
27480
30540
33780
38100 | 365
405
458
509
563
635 | 160 | 15700 |
注：1、電機電壓根據電機功率及用戶用電情況確定。
2、以上真空泵轉速為參考轉速，實際轉速根據傳動方式及客戶要求確定。
3、2BEC 400/420皮帶傳動可選擇轉速：327/349/393/446/475/498/527rpm。
4、2BEC 500以上真空泵不推薦皮帶傳動。
5、減速機傳動安裝尺寸需確定轉速、減速機生產廠家后確定。
6、上表所列抽氣速率為該泵的最大抽氣速率，實際抽氣速率隨吸入壓力而變化，請參照“性能曲線”選型。
7、注：
水環真空泵的水溫對其性能影響較大，而水環真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正。修正方法請參照：水溫對水環真空泵性能的影響
2BEC系列水環式真空泵耗水量(m3/h) 偏差±20%
型號\吸入壓力 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
2BEC 400 | 9.5 | 9.9 | 9.9 | 9.5 | 9.0 | 8.7 | 7.9 | 7.5 | 6.6 | 6.0 | 5.3 | 4.7 | 4.2 |
2BEC 420 | 13.0 | 13.5 | 13.5 | 12.9 | 12.3 | 11.5 | 10.7 | 9.7 | 9.0 | 8.1 | 7.3 | 6.4 | 5.8 |
2BEC 500 | 17.6 | 18.3 | 18.3 | 17.2 | 16.6 | 15.4 | 14.4 | 13.2 | 12.1 | 11.0 | 9.9 | 8.9 | 7.8 |
2BEC 520 | 21.5 | 22.2 | 22.2 | 21.2 | 20.2 | 18.9 | 17.6 | 16.1 | 14.8 | 13.4 | 12.0 | 10.7 | 9.5 |
2BEC 600 | 24.6 | 25.4 | 25.4 | 24.2 | 23.0 | 21.5 | 20.1 | 18.4 | 16.9 | 15.3 | 13.7 | 12.2 | 10.9 |
2BEC 620 | 30.0 | 30.9 | 30.9 | 29.3 | 28.0 | 26.1 | 24.4 | 22.3 | 20.5 | 18.6 | 16.7 | 14.9 | 13.2 |
2BEC 670 | 34.6 | 35.5 | 36.4 | 34.6 | 33.0 | 30.7 | 28.7 | 26.3 | 24.1 | 21.8 | 19.7 | 17.6 | 15.5 |
2BEC 720 | 41.3 | 42.2 | 43.5 | 41.4 | 39.4 | 36.7 | 34.3 | 31.5 | 28.8 | 26.2 | 23.7 | 21.1 | 18.6 |
